品名

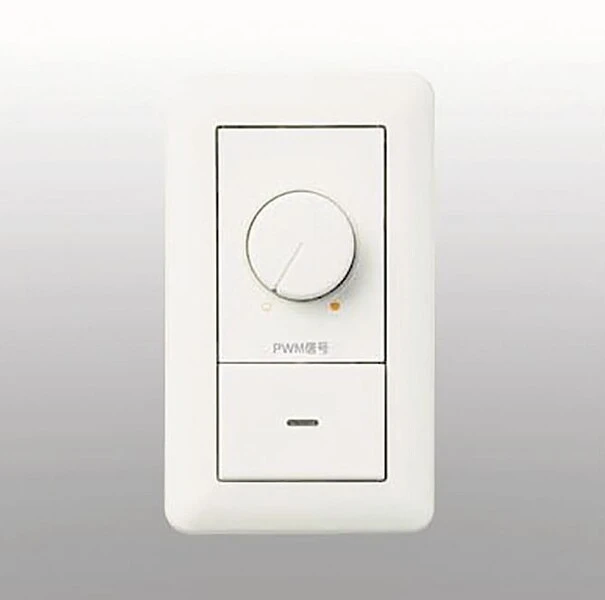

PWM調光コントローラ

品番
CN10



希望小売価格(税抜)
15,800円

製品概要

1チャンネルのPWM調光コントローラです。当社製LED 灯具(DC24V入力に限る)が調光できます。
PWMドライバ機能を内蔵した電源装置と組み合わせて、LED灯具を調光制御を可能にします。
電源装置のAC100VをON/OFFするスイッチを備えています。

仕様

方式
PWM
電源
AC100V(50/60Hz共用)
消費電力
最大消費電力:7.5VA(定格負荷時)
出力電流
最大出力電流:0.25A(定格負荷時)
外形寸法
L120×W70×H51mm
重量
160g
適合ドライバ
PWMドライバ機能内蔵電源装置:
・OT*/100-242/24 DIM Pシリーズ
・PU10-240
推奨電線
電源電線:
φ1.6mm〜φ2.0mmの銅単線

信号線:
CPEV-SB φ0.9mm、φ1.2mm などのツイストペアケーブル
信号配線長
信号線の最大配線長は30mです。
接続可能台数
OT*/100-242/24 DIM P
・OT30:6台
・OT60:4台
・OT90:3台
・OT150:3台
・OT300:2台
PU10-240:3台
使用環境
屋内専用 温度10℃〜35℃ (結露なきこと)

備考

  1. 配線など詳細については、製品図面、取扱説明書をご参照ください。
  2. 調光範囲:10〜95%
