品名

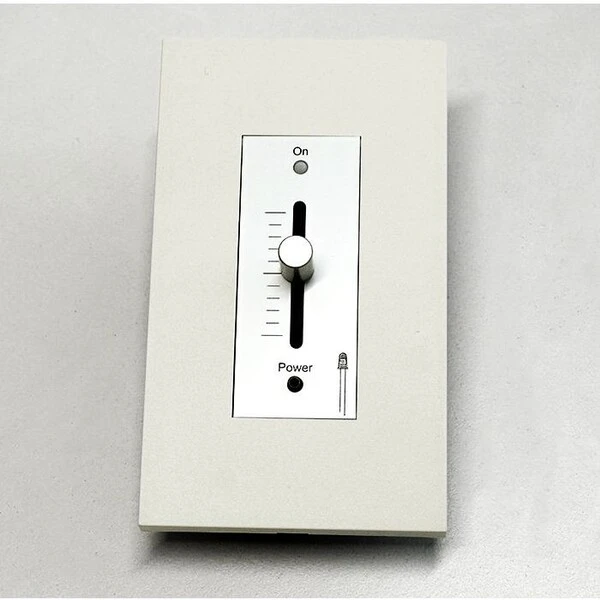

PWM調光コントローラ(1フェーダ)

品番
CN11

　

希望小売価格(税抜)
40,000円

製品概要

1チャンネルのPWM調光コントローラです。当社製LED 灯具(DC24入力に限る)が調光できます。
本製品に直接灯具を接続することが可能です。(定格出力 4A)
2CH-PWM 調光ドライバ DR10、またはPWMドライバ機能内蔵電源(OT、PU10)と組み合わせることで、より多くのLED灯具を一括制御可能です。

仕様

方式
PWM
電源
灯具を直接接続する場合:DC24V
DR10 と接続する場合:DC12V(DR10 より給電)
OT、PU10と接続する場合:DC12VまたはDC24V(OT30/100-242/24 DIM Pなどを専用電源としてご用意ください)
消費電力
1W以下(無負荷時)
出力電流
4A(灯具接続時)
外形寸法
L120×W70×H45mm
重量
130g
適合ドライバ
2ch PWM調光ドライバ:DR10
PWMドライバ機能内蔵電源装置:OT*/100-242/24 DIM Pシリーズ、PU10-240
推奨電線
信号線:
CPEV-SB φ0.65mm、φ0.9mm、φ1.2mm などのツイストペアケーブル
信号配線長
CN11〜DR10、OT、PU10 間の配線長は最大100m以内としてください。
接続可能台数
DR10:10台、OT:10台、PU10:10台。
異なる機器の混在接続は避けてください。
使用環境
屋内専用 温度5℃〜35℃ (結露なきこと)

備考

  1. 配線など詳細については、製品図面、取扱説明書をご参照ください。
    灯具を直接接続する場合は、灯具の電流に対応した電源・ケーブルをご使用ください。
  2. 調光範囲:0〜100%。
外形図
