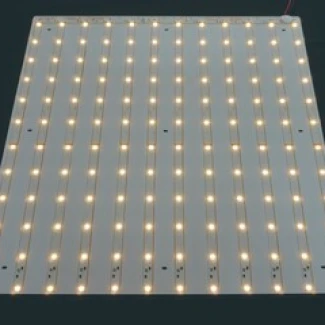

- SHMV シートライトV
- 略番
- SHMV
- 品名
シートライトV
- 品番体系
- SHMV-**K
-
屋内
専用 -
面光源
-
調光可
-
ワイド
配光 -
DC
24V
LED面光源により、新たな照明デザイン設計を可能とします。
標準サイズは440mm×440mm。
8枚まで連結可能。
弊社PWMコントローラCN10、PWMドライバ付電源装置を使用して調光が可能。
屋内専用。
製品概要
屋内専用モデルとすることで、価格を抑え、お手頃な面光源を実現しました。
本製品には光拡散板(ディフューザー)を付けておりません。カバー、光拡散板をあわせてデザインして頂くことで、自由な照明デザインが可能です。
備考
- 標準以外のサイズについては、営業までお問い合わせください。
- 本製品には光拡散板(ディフューザー)がついておりません。ディフューザーのついたカバーに設置してください。
仕様
- 光源
- LED
- LEDピッチ(mm)
-
基板方向:28.5mm
基板間:90mm
- 指向角 (°）
- 120

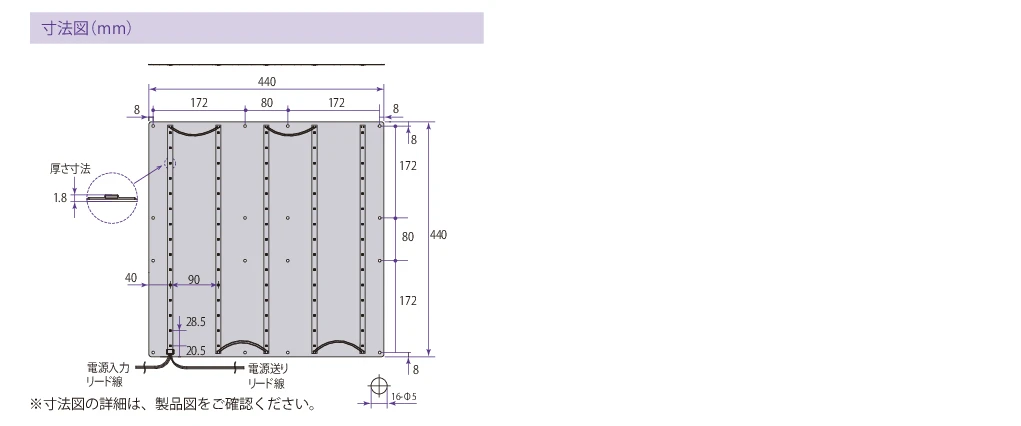

- 外形寸法
- W440×H440×D1.8mm
- 重量
- 400g/sheet
- 最大連結枚数
- 8枚
- 電源リード線
- シリコーン被覆電線
- 電源電圧
- DC24V
- 入力電圧精度
- ±5%
- 使用環境
- 屋内
- 使用温度（℃）
- -10℃〜40℃
- 曲げ可能方向
- 基板に対して垂直、ならびに水平方向
- 最小曲げ半径 (mm)
- 300
備考
- 全光束は参考値です。製造ロットによるばらつき等が発生します。
- 光拡散距離は100mm以上です。(光拡散板により変動します)
*横にスクロールができます
- 品番
- 発光色
- 全光束
- 演色性（Ra)
- 消費電⼒
- 備考
- SHMV-27K
- 2700K
- 1320 lm/sheet
- 83
- 12W/sheet
- SHMV-30K
- 3000K
- 1370 lm/sheet
- 84
- 12W/sheet
- SHMV-35K
- 3500K
- 1440 lm/sheet
- 83
- 12W/sheet
- SHMV-40K
- 4000K
- 1440 lm/sheet
- 83
- 12W/sheet
- SHMV-50K
- 5000K
- 1430 lm/sheet
- 83
- 12W/sheet
補助部材・オプション
備考
- CN10は、PWMドライバ機能内蔵DC24V電源装置と組み合わせてご使用ください。
- OT30/100-242/24 DIM Pは、CN10に6台まで接続できます。
36-71088-99は、CN10に7台まで接続できます。
36-71089-99は、CN10に3台まで接続できます。
関連製品
導入事例

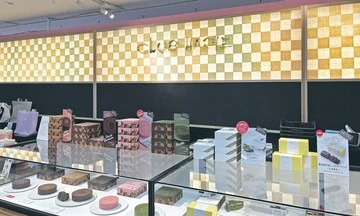

CLUB HARIE
