略番
GLS
品名

シリコンライトβ

品番体系
GLS-**K | GLS-*
  • 屋内
    屋外

  • 横曲げ

  • ドットあり

  • ライン光源

  • 調光可

  • 現場
    カット

  • ミディアム
    配光

  • DC
    24V

コンパクトで狭配光の、クリアタイプの灯具です。

狭い場所にも施工可能。
特殊なレンズ構造により60°配光を実現。
最大灯具長5m、66.5mm単位で製作可能。
横曲げ(光軸水平方向への曲げ)による曲線施工が可能。
施工が簡単(施工補助部材をご用意)。
屋外でも使用可能(IP67)。

製品概要

器具断面サイズが幅9mm x 高さ17mmとコンパクトですので、従来品では施工できなかった狭いスペースにも施工ができます。特殊なレンズ構造により60°配光で光を集め直下を照射できます。ウォールウォッシャーや手摺照明などに最適です。

備考

  1. 製品の最小曲げ半径は、R60mmです。
  2. 縦曲げ(光軸垂直方向への曲げ)は出来ません。

仕様

光源
LED
LEDピッチ(mm)
9.5
指向角 (°)
60
筐体材質
シリコーンゴム

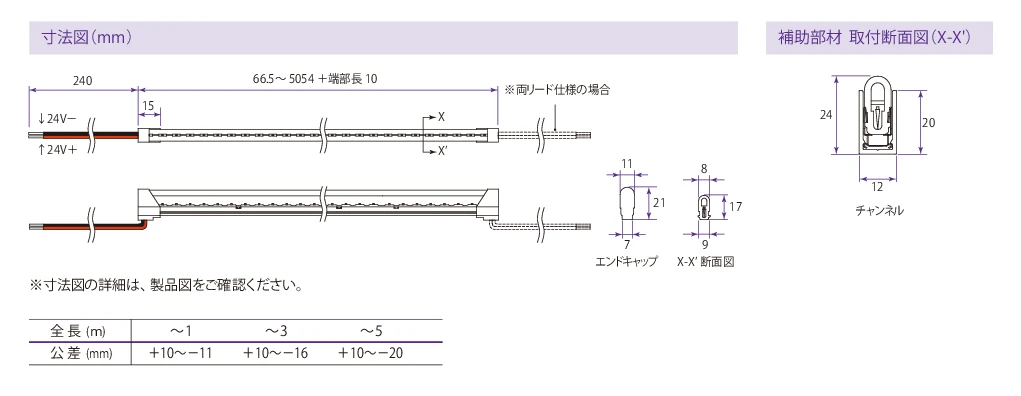

外形寸法
W9(11)×H17(21)mm ( )内はエンドキャップ部寸法
重量
150g/m
最大直列連結長
10.1m (5054mm×2本 + 端部長)
電源リード線
シリコーン被覆電線
電源電圧
DC24V
入力電圧精度
±5%
使用環境
屋内・屋外
使用温度(℃)
-10℃〜 50℃
耐水性
IP67 耐塵防浸形
曲げ可能方向
横曲げ(光軸水平方向)
最小曲げ半径 (mm)
60

備考

  1. 耐塵防浸形 IP67
    *IP67等級…耐じん性能を有し、水深1mに30分間放置しても浸水しない。
  2. 標準は、片端部のみリード線が付きます。両端部リード線は、営業にお問い合わせください。
  3. 全光束は参考値です。製造ロットによるばらつき等が発生します。

*横にスクロールができます

品番
発光色
全光束
演色性(Ra)
消費電⼒
備考
GLS-R
60 lm/m
-
9W/m
GLS-B
110 lm/m
-
9W/m
GLS-50K
5000K
700 lm/m
89
10W/m
GLS-40K
4000K
700 lm/m
87
10W/m
GLS-35K
3500K
710 lm/m
85
10W/m
GLS-30K
3000K
640 lm/m
84
10W/m
GLS-28K
2800K
780 lm/m
93
10W/m
GLS-25K
2500K
880 lm/m
84
10W/m

補助部材・オプション

関連製品

導入事例

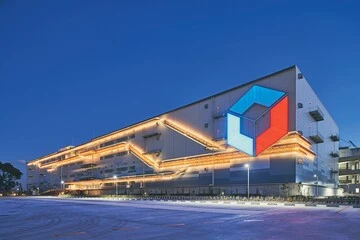

ESR横浜幸浦 ディストリビューションセンター1

よくあるご質問

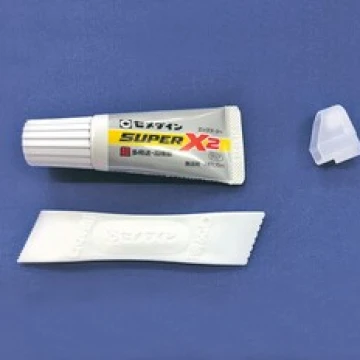

  • 端末処理キットとは何ですか?

    施工現場で灯具をカットした場合、カットした端部を処理するためのキットです。接着剤とエンドキャップが入っています。施工現場で灯具をカットした場合は、必ず本キットで端部の処理をしてください。

  • 曲線アルミチャンネルFAC15-01GSとはどういうものですか?

    曲線アルミチャンネルは、直線アルミチャンネルと異なり、チャンネルの片側に、くし状の切り込みが入っています。この切り込みを外側にしてチャンネルを曲げることができます。
    曲線チャンネルを使用することで、灯具を曲線状に、横曲げで施工することができます。
