New!
略番
SHL-TU
品名

シートライトデュオ

品番体系
SHL-TU-**
  • 屋内
    屋外

  • 面光源

  • 調色可

  • 調光可

  • ワイド
    配光

  • DC
    24V

LED面光源で、2000K〜7500Kの調色を実現します。

2000K(電球色)と7500K(白色)、両方のLEDを搭載。
弊社PWMコントローラ2ch、PWMドライバを併用して様々な演出が可能。
屋外でも使用可能(IP67)。

製品概要

標準サイズは290mm×290mm、および440mm×440mmの2種類です。290mm×290mmサイズは16枚、440mm×440mmサイズは8枚まで連結可能です。
本製品には光拡散板(ディフューザー)を付けておりません。カバー、光拡散板をあわせてデザインして頂くことで、自由な照明デザインが可能です。

備考

  1. 標準以外のサイズについては、営業までお問い合わせください。
  2. 本製品には光拡散板(ディフューザー)がついておりません。ディフューザーのついたカバーに設置してください。

仕様

光源
LED
指向角 (°)
115

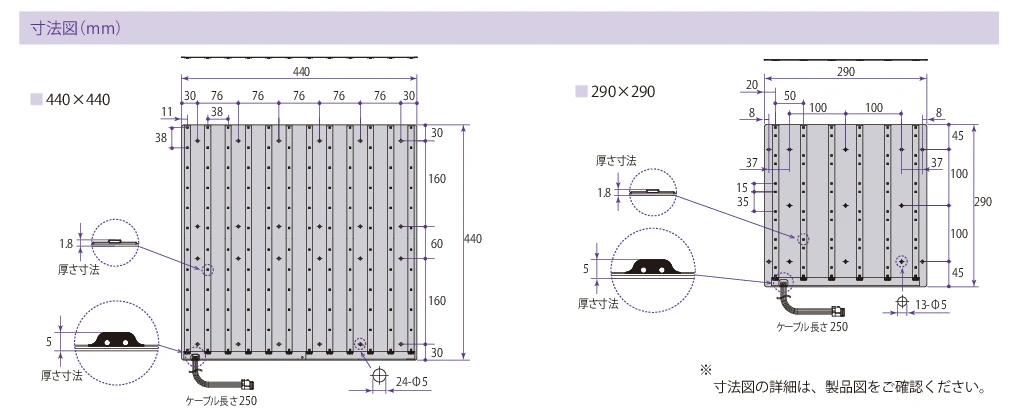

外形寸法
□440:W440×H440mm
□290:W290×H290mm
t1.8mm。但し、リード線引き出し部は5mm。
重量
□440:360g/sheet
□290:160g/sheet
最大連結枚数
□440:8枚
□290:16枚
電源リード線
シリコーン被覆電線
電源電圧
DC24V
入力電圧精度
±5%
使用環境
屋内・屋外
使用温度(℃)
-10℃〜 50℃
耐水性
IP67 耐塵防浸形
曲げ可能方向
基板に対して垂直、ならびに水平方向
最小曲げ半径 (mm)
300

備考

  1. 耐塵防浸形 IP67
    *IP67等級…耐じん性能を有し、水深1mに30分間放置しても浸水しない。
  2. 全光束は参考値です。製造ロットによるばらつき等が発生します。
  3. 光拡散距離は60mm以上必要です。(ご使用になる光拡散板により変動します)

*横にスクロールができます

品番
発光色
全光束
演色性(Ra)
消費電⼒
備考
SHL-TU-29
調光可 (2000K〜7500K)
MAX:660 (2000K:280, 7500K:380) (lm/sheet)
2000K:81 7500K:84 両点灯:91
6W/sheet
SHL-TU-44
調光可 (2000K〜7500K)
MAX:1340 (2000K:570, 7500K:770) (lm/sheet)
2000K:81 7500K:84 両点灯:91
12W/sheet
