略番
TMHE
品名

高効率テープライトインドア

品番体系
TMHE-**K-1.4W | TMHE-**K-5.5W

  • 屋内
    専用

  • 縦曲げ

  • ドットあり

  • ライン光源

  • 調光可

  • 現場
    カット
    可

  • ワイド
    配光

  • DC
    24V

高効率のテープライトインドアです。1.4Wタイプと5.5Wタイプの2種類をご用意しています。

最大灯具長10m、76mm単位で製作可能。
縦曲げ(光軸垂直方向への曲げ)による曲線施工が可能。
施工が簡単(施工補助部材をご用意)。
PWMコントローラ、PWMドライバと組み合わせて調光が可能。
1.4Wタイプは、20m(10m×2本)まで直列に連結することが可能。
屋内専用。

製品概要

直線はもちろん、曲線的なコーブ照明やコーニス照明に最適です。器具断面サイズがコンパクトですので、狭いスペースにも施工ができます。

備考

  1. 製品の最小曲げ半径は、R30mmです。
  2. 横曲げ(光軸水平方向への曲げ)は出来ません。

仕様

光源
LED
LEDピッチ(mm)
9.5
指向角 (°）
115
筐体材質
シリコーンゴム
外形寸法
W15.2(17.2)×H5.2(7.3)mm ( )内はエンドキャップ部寸法
重量
110g/m
最大直列連結長
1.4Wタイプ:20m(10m×2本)
5.5Wタイプ:10m
電源リード線
シリコーン被覆電線
電源電圧
DC24V
入力電圧精度
±5%
使用環境
屋内・屋外
使用温度（℃）
-30℃〜+60℃ (45〜85%RH)
曲げ可能方向
縦曲げ(光軸垂直方向)
最小曲げ半径　(mm)
30

備考

  1. 標準は、片端部のみリード線が付きます。両端部リード線は、営業にお問い合わせください。
  2. 全光束は参考値です。製造ロットによるばらつき等が発生します。

*横にスクロールができます

品番
発光色
全光束
演色性（Ra)
消費電⼒
備考
TMHE-50K-1.4W
5000K
240 lm/m
82
1.39W/m
発光効率 172.6 lm/W
TMHE-50K-5.5W
5000K
1010 lm/m
82
5.61W/m
発光効率 180.0 lm/W
TMHE-40K-1.4W
4000K
240 lm/m
81
1.39W/m
発光効率 172.6 lm/W
TMHE-40K-5.5W
4000K
980 lm/m
81
5.61W/m
発光効率 174.6 lm/W
TMHE-35K-1.4W
3500K
230 lm/m
82
1.39W/m
発光効率 165.4 lm/W
TMHE-35K-5.5W
3500K
990 lm/m
82
5.61W/m
発光効率 176.4 lm/W
TMHE-30K-1.4W
3000K
230 lm/m
84
1.39W/m
発光効率 165.4 lm/W
TMHE-30K-5.5W
3000K
940 lm/m
82
5.61W/m
発光効率 167.5 lm/W
TMHE-27K-1.4W
2700K
230 lm/m
84
1.39W/m
発光効率 165.4 lm/W
TMHE-27K-5.5W
2700K
960 lm/m
82
5.61W/m
発光効率 171.7 lm/W
TMHE-25K-1.4W
2500K
200 lm/m
82
1.39W/m
発光効率 143.8 lm/W
TMHE-25K-5.5W
2500K
790 lm/m
82
5.31W/m
発光効率 148.7 lm/W
TMHE-22K-1.4W
2200K
190 lm/m
80
1.39W/m
発光効率 136.6 lm/W
TMHE-22K-5.5W
2200K
730 lm/m
80
5.31W/m
発光効率 137.4 lm/W
推奨電源を見る

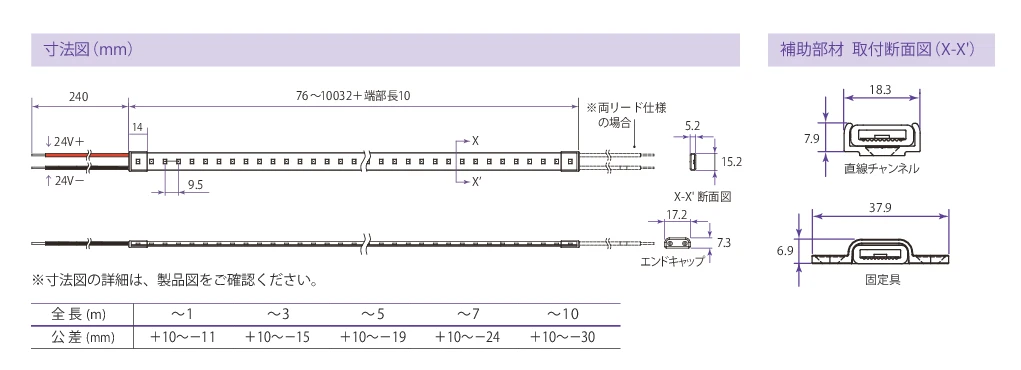

外形図（クリックで表示）
外形図
電源配線長

補助部材・オプション

関連製品

小組画像作成

種別
発光色
　
　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
詳細品番
希望小売価格(税抜)
消費電力
全光束
