略番
TLHED
品名

高効率テープライトディフューザー

品番体系
TLHED-**K-1.4W | TLHED-**K-5.5W

  • 屋内
    屋外

  • 縦曲げ

  • ドットなし

  • ライン光源

  • 調光可

  • 現場
    カット
    可

  • ワイド
    配光

  • DC
    24V

高効率のテープライトディフューザーです。1.4Wタイプと5.5Wタイプの2種類をご用意しています。

最大灯具長5m、76mm単位で製作可能。
縦曲げ(光軸垂直方向への曲げ)による曲線施工が可能。
施工が簡単(施工補助部材をご用意)。
PWMコントローラ、PWMドライバと組み合わせて調光が可能。
1.4Wタイプは、20m(5m×4本)まで直列に連結することが可能。
屋外でも使用可能(IP67)。

製品概要

高効率テープライトの光拡散タイプです。光拡散効果でLEDの粒感を消していますので線光源として見えます。屋外可・防水仕様で且つフレキシブル構造のため、ネオン代替・ビルのファサードなどにご使用頂けます。直列で最長10mまで施工できることも強みです。

備考

  1. 製品の最小曲げ半径は、R150mmです。
  2. 横曲げ(光軸水平方向への曲げ)は出来ません。

仕様

光源
LED
LEDピッチ(mm)
9.5
指向角 (°）
115
筐体材質
シリコーンゴム
外形寸法
W26.2(24.9)×H16.5(22.6)mm ( )内はエンドキャップ部寸法
重量
285g/m
最大直列連結長
1.4Wタイプ:20m(5m×4本)
5.5Wタイプ:10m(5m×2本)
電源リード線
シリコーン被覆電線
電源電圧
DC24V
入力電圧精度
±5%
使用環境
屋内・屋外
使用温度（℃）
-30℃〜+60℃ (45〜85%RH)
曲げ可能方向
縦曲げ(光軸垂直方向)
最小曲げ半径　(mm)
30

備考

  1. 標準は、片端部のみリード線が付きます。両端部リード線は、営業にお問い合わせください。
  2. 全光束は参考値です。製造ロットによるばらつき等が発生します。

*横にスクロールができます

品番
発光色
全光束
演色性（Ra)
消費電⼒
備考
TLHED-50K-1.4W
5000K
150 lm/m
87
1.39W/m
発光効率 107.9 lm/W
TLHED-50K-5.5W
5000K
610 lm/m
87
5.61W/m
発光効率 108.7 lm/W
TLHED-40K-1.4W
4000K
150 lm/m
88
1.39W/m
発光効率 107.9 lm/W
TLHED-40K-5.5W
4000K
630 lm/m
89
5.61W/m
発光効率 112.2 lm/W
TLHED-35K-1.4W
3500K
150 lm/m
87
1.39W/m
発光効率 107.9 lm/W
TLHED-35K-5.5W
3500K
610 lm/m
88
5.61W/m
発光効率 108.7 lm/W
TLHED-30K-1.4W
3000K
150 lm/m
88
1.39W/m
発光効率 107.9 lm/W
TLHED-30K-5.5W
3000K
640 lm/m
89
5.61W/m
発光効率 114.0 lm/W
TLHED-28K-1.4W
2800K
140 lm/m
82
1.39W/m
発光効率 100.7 lm/W
TLHED-28K-5.5W
2800K
540 lm/m
82
5.31W/m
発光効率 101.6 lm/W
推奨電源を見る

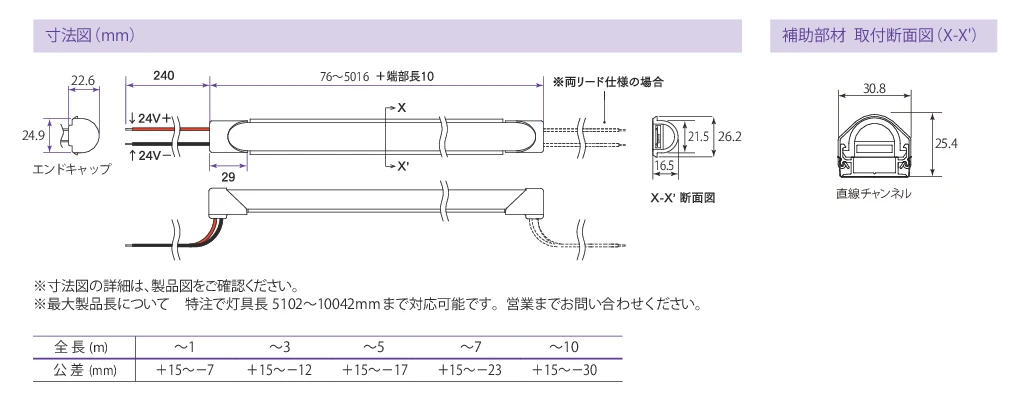

外形図（クリックで表示）
外形図
